Af Ronni Søby, AV-Connection A/S
 DVI standarden er en af de mest brugte digitale forbindelses metoder til sammenkobling af
computere og monitorer eller Projektorere. Dog er der
en del forvirring omkring denne signal form, da der findes flere typer
DVI stik. Det vil vi med denne artikkel forsøge at råde bod på.I 1998 blev Digital Display Working Group (DDWG, https://www.ddwg.org) sammensat for at udforme en standardiseret forbindelses form til overførsel af digital video mellem PC og monitor. DVI 1.0 specifikationen blev udgivet i April 1999. Designet til at overføre ukomprimeret real-time digital video. DVI supporterer PC grafik opløsninger op til 2048x1536 (4:3 format) og HDTV opløsninger op til på 720p og 1080i, begge HDTV opløsninger over alm. SingleLink kabler. For nylig er DVI begyndt at bliver mere og mere brugt til elektronik apparater, som f.eks. digital video forbindelser fra DVD afspillere til Plasma TV eller projektorer. DVI supporterer VESA's Extended Display Identification Data (EDID) standard, Display Data Channel (DDC) standard, og Monitor Timing Specification (DMT). |
|
|

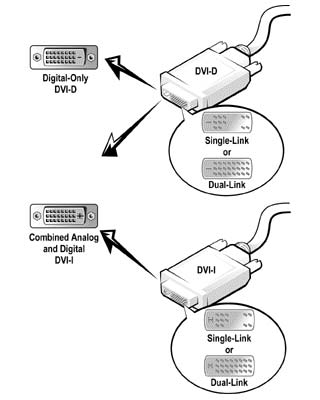

Ud over de 2 DVI typer er der ydermere et begreb som Single Link og Dual Link at tage hensyn til. Link typen er kun noget der bliver brugt i forbindelse med den rene digital overførsel og afgører udelukkende hvilken hastighed kablet/apparatet kan overfører signalerne med og derved hvilken max. opløsning der kan benyttes. Single Link er udstyret med forbindelse til 1x TMDS (Transition Minimized Differential Signaling) forbindelse og Dual Link er til 2x TMDS forbindelser. Single- og Dual Link udtrykket kan dog også benyttes om DVI-I stik, da DVI-I jo som nævnt er til både analoge og digitale signaler.
|
|
DVI kabler er desvære begrænset til forholdsvise korte kabeltræk, da standarden kun er tiltænkt til maximalt 5 meter. Det er jo normalt ikke noget problem når en fladskærm skal kobles til en computer, men når der skal kobles projektor til computeren eller DVD afspilleren, så er 5 meter som regel alt for kort; specielt ved loftmonterede projektor installationer. Ved at benytte standard DVI kabler af kan man dog sagtens trække det til 7-8 meter (f.eks. med forlænger kabler), men hvis man skal op til 10 og 15 meter er det nødvendigt med en ordentlig kabelkvalitet, hvis at man kan få success med forbindelsen. Det kommer også lidt an på hvilket udstyr man kobler sammen, så det bliver man nødt til at afprøve de konkrete apparater. Hvis ikke det fungerer vil man enten opleve sort skærm, billede udfald (drop-outs) eller flimmer. Det er naturligvis værre jo højere opløsning man benytter. Ved lange kabeltræk er det ofte en god ide at vælge SingleLink kabler, da der er færre ledere og derfor plads til kraftere ledere, hvilket bedre kan håndtere de lange strækninger uden tab. Da Single-Link kabler kan klare den højeste HDTV standard er der derfor ikke noget tabt ved at benytte et Sing-Link kabel frem for et Dual-Link til HDTV video-overførsler. |
Udover de standard DVI stik findes der også nogle få specielle typer
som er kommet til i tidernes løb. Det gælder bla. en type ved navn P&V,
EVC eller M1-D,
som benyttes primært på data projektorer. Typen ligner en normal DVI-I
/ DVI-D, men er
bredere i form af 2 ekstra lodrette benrækker; ialt 6 ben. Denne type kan nemlig
ud over analog og digitale signaler også modtage USB signal; med
formål at give
færre kabeltræk. Dog er kablerne dyere og ikke så lette at skaffe,
derfor benytter man normalt en adaptor til normal DVI, så man kan
benytte standard kabler.
DVI adaptore kan findes her.Denne stiktype er bla. brugt i visse Infocus og Davis projektorer. |
